ТЕХНОЛОГИИ ИМПУЛЬСНОГО ВОЗДЕЙСТВИЯ НА МАТЕРИАЛЫ
Технологии с использованием импульсных сильных токов относятся наряду со взрывными (использование взрывчатки) к высокоскоростным, при которых реализуется интенсивное силовое воздействие на обрабатываемый объект. Часто объекту при этом сообщается большая скорость, что открывает новые технологические возможности. Например, появление пластических свойств у хрупких материалов (сплавы молибдена).
К технологиям, использующим сильные импульсные токи, принадлежат электрогидравлическая (сильноточный разряд в жидкости), электроэрозионная и магнитно-импульсная обработка материалов (создание сильного импульсного магнитного поля и организация силового действия этого поля на обрабатываемый объект).
На нашем сайте представленны следующие технологии:
К технологиям, использующим сильные импульсные токи, принадлежат электрогидравлическая (сильноточный разряд в жидкости), электроэрозионная и магнитно-импульсная обработка материалов (создание сильного импульсного магнитного поля и организация силового действия этого поля на обрабатываемый объект).
На нашем сайте представленны следующие технологии:
Электрогидравлическая технология
При импульсном электрическом разряде в жидкости происходит быстрое выделение энергии в канале разряда. В результате давление в канале разряда значительно превышает внешнее, канал быстро расширяется, что приводит к возникновению ударной волны и потоков жидкости.
Ударная волна представляет собой скачек плотности среды, распространяющейся от канала со скоростью, превышающей звуковую. Давление на фронте ударной волны в жидкости может достигать десятков килобар. Воздействие этого давления на обрабатываемый объект может вызывать структурную перестройку материала объекта (дробление хрупких материалов, деформацию, упрочнение поверхности и т.д.). Потоки жидкости, распространяющиеся со скоростью 102 ÷ 103 м/с, передают кинетическую энергию обрабатываемому объекту, вызывая, как и ударная волна, его механические изменения.
Ударная волна представляет собой скачек плотности среды, распространяющейся от канала со скоростью, превышающей звуковую. Давление на фронте ударной волны в жидкости может достигать десятков килобар. Воздействие этого давления на обрабатываемый объект может вызывать структурную перестройку материала объекта (дробление хрупких материалов, деформацию, упрочнение поверхности и т.д.). Потоки жидкости, распространяющиеся со скоростью 102 ÷ 103 м/с, передают кинетическую энергию обрабатываемому объекту, вызывая, как и ударная волна, его механические изменения.
Механические проявления импульсного разряда в жидкости принято называть электрогидравлическим эффектом, а установки с использованием этого эффекта - электрогидравлическими. В качестве рабочей среды в таких установках используется, как правило, техническая вода или другие жидкости.
Обычно электрогидравлическая установка состоит из накопителя энергии НЭ (рис.1), зарядного устройства ЗУ и технологического блока ТБ, содержащего некоторый объем жидкости, систему электродов, между которыми создается импульсный разряд, и обрабатываемый объект, располагаемый вблизи канала разряда К.
Обычно электрогидравлическая установка состоит из накопителя энергии НЭ (рис.1), зарядного устройства ЗУ и технологического блока ТБ, содержащего некоторый объем жидкости, систему электродов, между которыми создается импульсный разряд, и обрабатываемый объект, располагаемый вблизи канала разряда К.
Рисунок 1. Принципиальная схема электрогидравлической установки
Накопитель энергии, как правило, представляет собой батарею импульсных конденсаторов высокого напряжения емкостью С. Конденсаторная батарея соединяется с электродной системой в технологическом блоке через разрядник Р, наличие которого позволяет зарядить емкость С до требуемого напряжения от зарядного устройства ЗУ сравнительно небольшим током. Соединение накопителя энергии с технологическим блокам выполняется малоиндуктивным кабелем, для чего используются специальные коаксиальные кабели высокого напряжения. Применение коаксиальных кабелей помимо уменьшения индуктивности разрядной цепи ослабляет электромагнитные поля вблизи работающей установки.
Разрядник Р может быть управляемым или неуправляемым. Он представляет собой, как правило, двухэлектродный или трехэлектродный (тригатрон) воздушный искровой промежуток, в некоторых случаях помещаемый в звукоизолирующем корпусе. В установках с большой частотой следования разрядов промежуток разрядника продувается сжатым воздухом, а электроды охлаждаются водой.
Наличие технологического блока характерно для установок, предназначенных для обработки транспортабельных деталей или материалов (например, деталей в машиностроении и металлообработке, сырья в горнорудной промышленности и промышленности строительных материалов и т. д.) В таких электрогидравлических установках, как установки для бурения, разрушения негабаритных кусков горных пород, для эхолокации водоемов, технологический блок отсутствует и вместо него используется перемещаемая электродная система, погружаемая в скважину, заполненную жидкостью, или в водоем.
Принцип работы типичной гидравлической установки поясняют графики изменения во времени основных электрических параметров, приведенные на рисунке 2.
Наличие технологического блока характерно для установок, предназначенных для обработки транспортабельных деталей или материалов (например, деталей в машиностроении и металлообработке, сырья в горнорудной промышленности и промышленности строительных материалов и т. д.) В таких электрогидравлических установках, как установки для бурения, разрушения негабаритных кусков горных пород, для эхолокации водоемов, технологический блок отсутствует и вместо него используется перемещаемая электродная система, погружаемая в скважину, заполненную жидкостью, или в водоем.
Принцип работы типичной гидравлической установки поясняют графики изменения во времени основных электрических параметров, приведенные на рисунке 2.

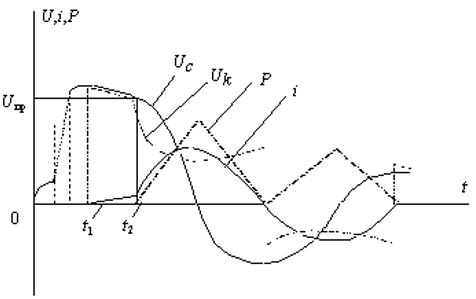

Рисунок 2. Изменение напряжения на конденсаторе Uc, на канале разряда Uk,
разрядного тока i и мощности Р во времени t.
разрядного тока i и мощности Р во времени t.
До момента t1 происходит зарядка накопителя: напряжение на конденсаторе С растет до U1= 103 ÷ 105 B. В момент t1 накопитель подключается к искровому промежутку в жидкости и начинается процесс электрического пробоя промежутка. По завершении пробоя в момент t2 наступает канальная стадия разряда. Напряжение uс за время t2 - t1 несколько падает (до Uпр) из-за стекания заряда с конденсатора С вследствие электропроводности среды в промежутке.
Если при пробое ток i, протекающий через промежуток, растет незначительно, то по завершении пробоя он резко возрастает. Обычно ток в течение канальной стадии имеет форму, близкую к синусоидальной с большим затуханием.
Если при пробое ток i, протекающий через промежуток, растет незначительно, то по завершении пробоя он резко возрастает. Обычно ток в течение канальной стадии имеет форму, близкую к синусоидальной с большим затуханием.
Форма напряжения на промежутке uk отражает нелинейность сопротивления канала разряда. Импульс мощности P, развиваемой в канале, имеет форму, близкую к треугольной.
В тех случаях, когда потери энергии за время пробоя t2 - t1 в промежутке недопустимо велики или при рабочем напряжении не обеспечивается стабильный пробой промежутка при требуемом расстоянии между электродами, перед каждым разрядом электроды закорачиваются тонкой проволочкой, которая взрывается под действием тока.
При разряде или электрическом взрыве проволочки в жидкости возникают ударная волна давления и пульсирующая по размерам газовая полость, изменение положения которых относительно оси канала во времени показано на рисунке 3,а соответственно кривыми 1 и 2.
Канал разряда в начале процесса расширяется с максимальной скоростью. После прекращения протекания тока полость канала разряда вследствие инерционности окружающей среды продолжает расширяться, достигает предельных размеров и затем начинает сжиматься. При расширении полости температура и давление в ней падают, а при сжатии повышаются, что приводит к затухающим пульсациям полости. Обычно период колебаний полости на несколько порядков превышает длительность разряда. Максимальные размеры полости в зависимости от выделившейся энергии при разряде и от условий протекания гидродинамических процессов в технологическом блоке составляют от нескольких сантиметров до десятков сантиметров.
В тех случаях, когда потери энергии за время пробоя t2 - t1 в промежутке недопустимо велики или при рабочем напряжении не обеспечивается стабильный пробой промежутка при требуемом расстоянии между электродами, перед каждым разрядом электроды закорачиваются тонкой проволочкой, которая взрывается под действием тока.
При разряде или электрическом взрыве проволочки в жидкости возникают ударная волна давления и пульсирующая по размерам газовая полость, изменение положения которых относительно оси канала во времени показано на рисунке 3,а соответственно кривыми 1 и 2.
Канал разряда в начале процесса расширяется с максимальной скоростью. После прекращения протекания тока полость канала разряда вследствие инерционности окружающей среды продолжает расширяться, достигает предельных размеров и затем начинает сжиматься. При расширении полости температура и давление в ней падают, а при сжатии повышаются, что приводит к затухающим пульсациям полости. Обычно период колебаний полости на несколько порядков превышает длительность разряда. Максимальные размеры полости в зависимости от выделившейся энергии при разряде и от условий протекания гидродинамических процессов в технологическом блоке составляют от нескольких сантиметров до десятков сантиметров.

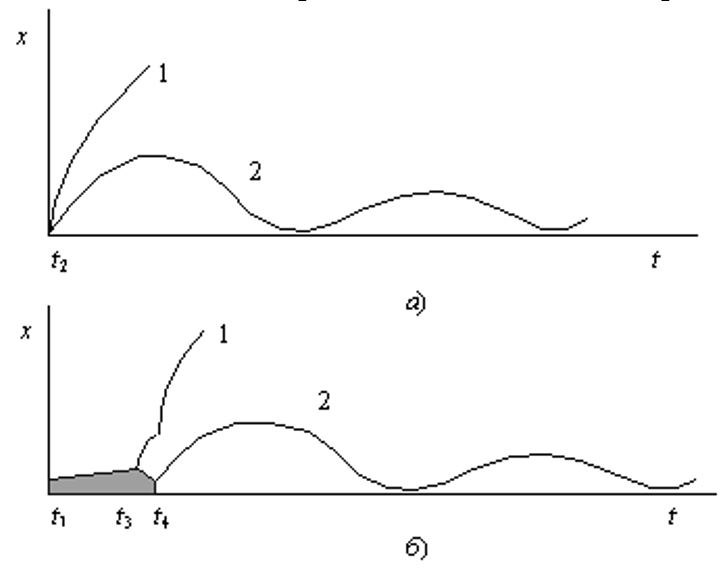

Рисунок 3. Изменение положения ударной волны (кривые 1) и границы газовой полости (кривые 2) при разряде в жидкости, вызванном пробоем (а) и взрывом проводника (б)
В случае применения взрывающейся проволочки картина механических проявлений несколько изменяется (рисунок 3,б). С момента подключения накопителя t1 начинается разогрев проволочки и происходит сравнительно медленное увеличение ее диаметра. К моменту начала электрического взрыва t3 от отдельных участков проволочки отделяются слабые ударные волны, распространяющиеся со скоростью, близкой к скорости звука. В момент завершения взрыва t4 возникает мощная ударная волна, обгоняющая ранее возникшие, и далее процесс протекает также, как и при разряде вследствие пробоя промежутка.
Из-за потерь энергии в соединительных проводах и элементах накопителя, в канале разряда и в газовой полости только незначительная часть накопленной энергии подводится при пробое промежутка или взрыве проволочки к объекту обработки.
Из-за потерь энергии в соединительных проводах и элементах накопителя, в канале разряда и в газовой полости только незначительная часть накопленной энергии подводится при пробое промежутка или взрыве проволочки к объекту обработки.
Однако при разряде в жидкости достигаются высокие концентрации энергии и скорости обработки, что и определяет области применения электрогидравлических установок. Это прежде всего высокоскоростное деформирование металлов, разрушение и дробление хрупких материалов, очистка металлических деталей от формовочных смесей, окалины, эхолокация водоемов и т.п.
Электроэрозионная обработка материалов
Под электроэрозионной обработкой понимают обработку металлов с использованием электрической эрозии, возникающей при организации импульсного разряда между обрабатываемой деталью и специальным электродом-инструментом. Электроэрозионная обработка производится с целью придания детали требуемой формы (размерная обработка), упрочнения поверхности или нанесения на нее защитного покрытия.
Принципиальная схема обработки детали на электроэрозионном станке показана на рисунке 4. При обработке используется собственно станок 1 с рабочей ванной 2, в которой находится стол 3 для установки электрода-изделия 4 с перемещением по двум координатам; 5 - регулятор подачи электрода-инструмента; 6 - источник питания - генератор импульсов; 7 - система снабжения рабочей жидкостью, состоящая из насосов, фильтров, бака и т.п.; 8 - электрод-инструмент.
Принципиальная схема обработки детали на электроэрозионном станке показана на рисунке 4. При обработке используется собственно станок 1 с рабочей ванной 2, в которой находится стол 3 для установки электрода-изделия 4 с перемещением по двум координатам; 5 - регулятор подачи электрода-инструмента; 6 - источник питания - генератор импульсов; 7 - система снабжения рабочей жидкостью, состоящая из насосов, фильтров, бака и т.п.; 8 - электрод-инструмент.
Рисунок 4. Электроэрозионный станок со вспомогательными устройствами энергопитания и снабжения рабочей жидкостью
Источник питания 6 преобразует переменный ток промышленной частоты в импульсный с регулируемыми частотой следования импульсов от сотен до сотен тысяч герц, амплитудой от долей до тысяч ампер, скважностью от 1,01 до 5÷10, длительностью импульса от долей до нескольких тысяч микросекунд. Изменением указанных параметров устанавливается технологический режим обработки.
Регулятор 5 подачи осуществляет автоматическое изменение положения одного из электродов с целью поддержания заданного межэлектродного зазора, изменяющегося благодаря эрозии материала электродов.
Система снабжения 7 служит для урегулирования расхода и очистки рабочей жидкости, подаваемой с целью облегчения удаления продуктов процесса и охлаждения непосредственно в межэлектродный промежуток (рабочую зону) и в ванну 2 станка.
Различают два вида электроэрозионной обработки: электроискровую и электроимпульсную.
Электроискровая обработка производится короткими импульсами тока (менее 100 мкс). Условно такие разряды называют искровыми, из чего следует и название обработки.
Электроимпульсная обработка характеризуется более длительными импульсами тока (более 100 мкс), при которых разряд по своим характеристикам приближается к дуговому: с характерными зонами и столбом канала, для которого характерны малые градиенты напряжения.
Принцип реализации электроэрозионной обработки основан на тепловом действии канала разряда на обрабатываемую деталь. В канале разряда, включая приэлектродную зону, за короткое время выделяется энергия, нагревая газовую среду канала (в основном пары металла) до температуры в несколько тысяч градусов. За счет теплопроводности из зоны разряда формируется тепловой поток, который быстро нагревает непосредственно примыкающий к месту разряда металлической заготовки, плавит и частично испаряет некоторое количество металла, образуя эрозионную лунку. Для организации разряда с нужными параметрами и эвакуации продуктов эрозии (пара и частиц расплавленного металла) разряд производится в технологической жидкости (керосин, масло, вода).
На рисунке 5 показаны открытая (а) и закрытая (б) рабочие зоны электроэрозионного станка.
Регулятор 5 подачи осуществляет автоматическое изменение положения одного из электродов с целью поддержания заданного межэлектродного зазора, изменяющегося благодаря эрозии материала электродов.
Система снабжения 7 служит для урегулирования расхода и очистки рабочей жидкости, подаваемой с целью облегчения удаления продуктов процесса и охлаждения непосредственно в межэлектродный промежуток (рабочую зону) и в ванну 2 станка.
Различают два вида электроэрозионной обработки: электроискровую и электроимпульсную.
Электроискровая обработка производится короткими импульсами тока (менее 100 мкс). Условно такие разряды называют искровыми, из чего следует и название обработки.
Электроимпульсная обработка характеризуется более длительными импульсами тока (более 100 мкс), при которых разряд по своим характеристикам приближается к дуговому: с характерными зонами и столбом канала, для которого характерны малые градиенты напряжения.
Принцип реализации электроэрозионной обработки основан на тепловом действии канала разряда на обрабатываемую деталь. В канале разряда, включая приэлектродную зону, за короткое время выделяется энергия, нагревая газовую среду канала (в основном пары металла) до температуры в несколько тысяч градусов. За счет теплопроводности из зоны разряда формируется тепловой поток, который быстро нагревает непосредственно примыкающий к месту разряда металлической заготовки, плавит и частично испаряет некоторое количество металла, образуя эрозионную лунку. Для организации разряда с нужными параметрами и эвакуации продуктов эрозии (пара и частиц расплавленного металла) разряд производится в технологической жидкости (керосин, масло, вода).
На рисунке 5 показаны открытая (а) и закрытая (б) рабочие зоны электроэрозионного станка.
Рисунок 5. Схема открытой (а) и закрытой (б) рабочей зоны при единичном разряде:
1 - анод; 2 - катод; 3 - канал разряда; 4 - рабочая среда; 5 - газовый пузырь;
6 - пузырьки пара или газа; 7 - твердые частицы; 8 - продукты пиролиза
1 - анод; 2 - катод; 3 - канал разряда; 4 - рабочая среда; 5 - газовый пузырь;
6 - пузырьки пара или газа; 7 - твердые частицы; 8 - продукты пиролиза
Напряжение источника питания электроэрозионных установок составляет обычно несколько десятков вольт (в некоторых случаях - сотни вольт), поэтому расстояние между обрабатываемой деталью 2 и электродом-инструментом 1 составляет микроны. Электрод-инструмент выполняется подвижным. Разряды возникают в тех местах, где расстояние между электродом и деталью минимально. Образовавшаяся лунка приводит к увеличению расстояния, и разряд при следующем импульсе происходит в другом месте. Таким образом, постепенно обрабатывается вся поверхность между электродом и деталью, электрод 1 медленно вводится в отверстие, образующееся в детали 2. Продукты эрозии 7 (мелкие затвердевшие частицы материала, как детали, так и электрода), продукты пиролиза 8 выносятся жидкостью 4 из отверстия.
Главными преимуществами электроэрозионной обработки являются возможность обработки металлов с любой прочностью, включая высокопрочные сплавы, а также возможность изготовления отверстий, линий разреза сложной конфигурации. Например, используя электрод в форме спирали, возможно изготовить отверстие повторяющее форму электрода в заготовке, обладающей любой прочностью. Никакими другими технологическими приемами аналогичную операцию выполнить невозможно.
Важной особенностью электроэрозионной обработки является простота регулирования выделяемой в разряде энергии путем изменения емкости источника питания. Тем самым обеспечивается желаемый режим: грубый (обдирочный) или более мягкий, с более гладкой поверхностью обрабатываемой детали (финишные режимы).
В настоящее время электроэрозионная технология широко распространена. Без электроэрозионных станков невозможно современное производство многих приборов, инструмента, изделий из твердых сплавов, фильер, матриц, пуансонов и многого другого.
Главными преимуществами электроэрозионной обработки являются возможность обработки металлов с любой прочностью, включая высокопрочные сплавы, а также возможность изготовления отверстий, линий разреза сложной конфигурации. Например, используя электрод в форме спирали, возможно изготовить отверстие повторяющее форму электрода в заготовке, обладающей любой прочностью. Никакими другими технологическими приемами аналогичную операцию выполнить невозможно.
Важной особенностью электроэрозионной обработки является простота регулирования выделяемой в разряде энергии путем изменения емкости источника питания. Тем самым обеспечивается желаемый режим: грубый (обдирочный) или более мягкий, с более гладкой поверхностью обрабатываемой детали (финишные режимы).
В настоящее время электроэрозионная технология широко распространена. Без электроэрозионных станков невозможно современное производство многих приборов, инструмента, изделий из твердых сплавов, фильер, матриц, пуансонов и многого другого.
Магнитно-импульсная обработка материалов
Магнитно-импульсная обработка материалов основана на использовании электродинамических сил, которые в импульсных режимах могут достигать весьма больших значений. Если давления, создаваемые электродинамическими силами, превышают предел прочности, то происходит деформация заготовки. Этот процесс часто называют магнитной штамповкой.
При магнитно-импульсной обработке происходит преобразование электрической энергии, накопленной в конденсаторной батарее, при разряде на индуктор или непосредственно на заготовку в энергию импульсного магнитного поля, совершающего работу деформирования электропроводной заготовки. На рисунке 6. приведены наиболее типичные схемы разрядных контуров установок для магнитно-импульсной обработки материалов.
При магнитно-импульсной обработке происходит преобразование электрической энергии, накопленной в конденсаторной батарее, при разряде на индуктор или непосредственно на заготовку в энергию импульсного магнитного поля, совершающего работу деформирования электропроводной заготовки. На рисунке 6. приведены наиболее типичные схемы разрядных контуров установок для магнитно-импульсной обработки материалов.
Рисунок 6. Разновидности магнитно-импульсной обработки
Наиболее простые из них - первые две, в которых обрабатываемая заготовка 3 включается последовательно в цепь разряда, состоящую из заряженного конденсатора С и разрядника Р. В установке, схема которой показана на рисунке 6,а электродинамические силы создаются за счет взаимодействия тока в 3 с магнитным полем, созданным током в обратном проводе, проложенном в непосредственной близости от 3. Заготовка или отдельные ее участки движутся в направлении действия электродинамических сил, показанных стрелками. В зависимости от задачи обработки за 3 размещается матрица той или иной формы. Аналогично осуществляются и другие операции магнитно-импульсной обработки. В этом случае вместо 3 включается подвижная мембрана, передающая импульсное давление на предмет обработки или в упругую среду.
Операции обжима заготовок из проводящего материала (формообразование, сборка, прессование материалов внутри заготовки и т.д.) наиболее просто осуществляются на установках, схема которых соответствует показанной на рисунке 6,б. Обратный токопровод выполняется обычно в виде трубки и вместе с 3 образует коаксиальную малоиндуктивную систему. Основным недостатком этого способа обработки являются трудности при получении больших разрядных токов, что связано со сложностями конструктивного выполнения источника тока и обеспечения контакта токопроводящих проводников с заготовкой.
В установках с индукторами И (рисунок 6,в) в значительной степени облегчается решение этих проблем. Так, многовитковый индуктор И вместе с 3 образует понижающий трансформатор, и суммарный ток, протекающий по 3, может во много раз превышать ток первичной цепи.
С помощью индукторов И осуществляются операции обжима и раздачи (формообразование, сборка, вырубка отверстий, сварка и т.д.) в соответствии со схемами рисунок 6 ,в-е (последняя служит для обработки плоских заготовок). При обработке заготовок с малыми размерами используются концентраторы К магнитного потока (рисунок 6,д), представляющие собой массивные детали сложной формы из хорошо проводящего и механически прочного материала. Концентратор имеет не показанную на рисунке 6,д узкую аксиальную щель и представляет собой незамкнутый виток. Вместе с многовитковым намотанным на него индуктором концентратор образует понижающий трансформатор, а вместе с заготовкой - трансформатор с коэффициентом трансформации, близким к единице. Металл стенок щели концентратора выполняет функции проводов, соединяющих оба трансформатора.
Операции обжима заготовок из проводящего материала (формообразование, сборка, прессование материалов внутри заготовки и т.д.) наиболее просто осуществляются на установках, схема которых соответствует показанной на рисунке 6,б. Обратный токопровод выполняется обычно в виде трубки и вместе с 3 образует коаксиальную малоиндуктивную систему. Основным недостатком этого способа обработки являются трудности при получении больших разрядных токов, что связано со сложностями конструктивного выполнения источника тока и обеспечения контакта токопроводящих проводников с заготовкой.
В установках с индукторами И (рисунок 6,в) в значительной степени облегчается решение этих проблем. Так, многовитковый индуктор И вместе с 3 образует понижающий трансформатор, и суммарный ток, протекающий по 3, может во много раз превышать ток первичной цепи.
С помощью индукторов И осуществляются операции обжима и раздачи (формообразование, сборка, вырубка отверстий, сварка и т.д.) в соответствии со схемами рисунок 6 ,в-е (последняя служит для обработки плоских заготовок). При обработке заготовок с малыми размерами используются концентраторы К магнитного потока (рисунок 6,д), представляющие собой массивные детали сложной формы из хорошо проводящего и механически прочного материала. Концентратор имеет не показанную на рисунке 6,д узкую аксиальную щель и представляет собой незамкнутый виток. Вместе с многовитковым намотанным на него индуктором концентратор образует понижающий трансформатор, а вместе с заготовкой - трансформатор с коэффициентом трансформации, близким к единице. Металл стенок щели концентратора выполняет функции проводов, соединяющих оба трансформатора.

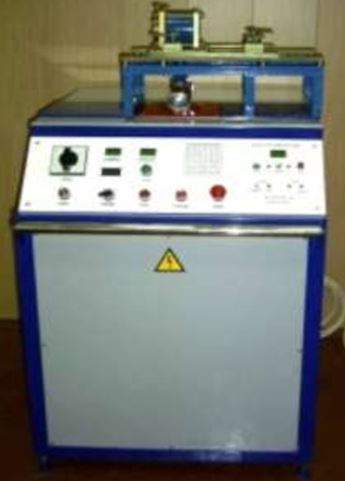

Генераторы импульсных токов
для магнитно-импульсной обработки
для магнитно-импульсной обработки
В генераторами импульсных токов для магнитно-импульсных установок используются малоиндуктивные емкостные накопители энергии. Зарядное напряжение накопителей обычно составляет 5÷20 кВ.
Накопители комплектуются из импульсных конденсаторов. В установках с большой накапливаемой энергией конденсаторы объединяются в блоки, имеющие собственные коммутаторы разрядного тока. Блочный принцип построения накопителя позволяет достичь малых значений индуктивности и активного сопротивления разрядной цепи и избежать опасности взрыва конденсаторов в случае их повреждения в процессе зарядки. Внутренняя индуктивность разрядной цепи установки может быть сведена до 10-8 Гн.
В установках используют импульсные конденсаторы с бумажно-масляной изоляцией с пропиткой конденсаторным либо касторовым маслом. При небольшом числе параллельно соединенных конденсаторов для достижения высокой частоты разрядного тока выбирают конденсаторы с малой внутренней индуктивностью.
Накопители комплектуются из импульсных конденсаторов. В установках с большой накапливаемой энергией конденсаторы объединяются в блоки, имеющие собственные коммутаторы разрядного тока. Блочный принцип построения накопителя позволяет достичь малых значений индуктивности и активного сопротивления разрядной цепи и избежать опасности взрыва конденсаторов в случае их повреждения в процессе зарядки. Внутренняя индуктивность разрядной цепи установки может быть сведена до 10-8 Гн.
В установках используют импульсные конденсаторы с бумажно-масляной изоляцией с пропиткой конденсаторным либо касторовым маслом. При небольшом числе параллельно соединенных конденсаторов для достижения высокой частоты разрядного тока выбирают конденсаторы с малой внутренней индуктивностью.
Конденсаторы в установке или в пределах блока объединяются параллельно малоиндуктивной ошиновкой. Применяют два типа ошиновки: кабельную и плоскую, выполняемую широкими шинами, накладываемыми непосредственно на выводы конденсаторов.
В качестве коммутаторов разрядного тока используют воздушные или вакуумные разрядники и игнитроны. В простейших установках применяют механические коммутаторы - двухэлектродные разрядники, срабатывающие при сближении электродов. Если требуется точно синхронизировать разряд с работой остального, например, измерительного оборудования или обеспечить одновременную работу отдельных разрядников, используют управляемые разрядники - тригатроны или игнитроны.
Накопитель заряжается от источника высокого постоянного напряжения, включающего в себя повышающий трансформатор, выпрямитель и прочие компоненты. Необходимым элементом установки является заземляющее устройство, разряжающее конденсаторы через резистор с малым сопротивлением и закорачивающее выводы конденсаторов после окончания работы. Зарядное устройство и накопитель энергии размещаются, как правило, в металлическом заземленном корпусе, дверцы которого снабжаются блокировкой.
Разрядный контур соединяется с заземленным корпусом установки в одной точке - обычно в месте присоединения индуктора.
Ответственным элементом установки является индуктор или концентратор. Он рассчитывается и изготовляется для каждого типа заготовки или технологической операции и заменяется при переходе на обработку другой детали. Индуктор при разрядах подвергается воздействию таких же электродинамических сил, что и заготовка. Кроме того, его изоляция испытывает электрические нагрузки. Поэтому обеспечение термической, механической и электрической стойкости индуктора является сложной технической задачей.
В качестве коммутаторов разрядного тока используют воздушные или вакуумные разрядники и игнитроны. В простейших установках применяют механические коммутаторы - двухэлектродные разрядники, срабатывающие при сближении электродов. Если требуется точно синхронизировать разряд с работой остального, например, измерительного оборудования или обеспечить одновременную работу отдельных разрядников, используют управляемые разрядники - тригатроны или игнитроны.
Накопитель заряжается от источника высокого постоянного напряжения, включающего в себя повышающий трансформатор, выпрямитель и прочие компоненты. Необходимым элементом установки является заземляющее устройство, разряжающее конденсаторы через резистор с малым сопротивлением и закорачивающее выводы конденсаторов после окончания работы. Зарядное устройство и накопитель энергии размещаются, как правило, в металлическом заземленном корпусе, дверцы которого снабжаются блокировкой.
Разрядный контур соединяется с заземленным корпусом установки в одной точке - обычно в месте присоединения индуктора.
Ответственным элементом установки является индуктор или концентратор. Он рассчитывается и изготовляется для каждого типа заготовки или технологической операции и заменяется при переходе на обработку другой детали. Индуктор при разрядах подвергается воздействию таких же электродинамических сил, что и заготовка. Кроме того, его изоляция испытывает электрические нагрузки. Поэтому обеспечение термической, механической и электрической стойкости индуктора является сложной технической задачей.
