Устройство управления разрядником
Устройство управления разрядником
Устройство управления разрядником.
Устройство управления разрядником или блок поджига разрядника предназначено для инициирования пробоя межэлектродного промежутка управляемого разрядника в заданный момент времени. Высоковольтный импульс, генерируемый блоком поджига, подается непосредственно на коммутирующие электроды разрядника с высоковольтных выводов. Конструктивно блок поджига представляет собой корпус, в котором расположен импульсный высоковольтный трансформатор и электронный блок управления. Он имеет разъем для подключения к сети и разъем для подключения управляющего импульса.
Устройство управления разрядником или блок поджига разрядника предназначено для инициирования пробоя межэлектродного промежутка управляемого разрядника в заданный момент времени. Высоковольтный импульс, генерируемый блоком поджига, подается непосредственно на коммутирующие электроды разрядника с высоковольтных выводов. Конструктивно блок поджига представляет собой корпус, в котором расположен импульсный высоковольтный трансформатор и электронный блок управления. Он имеет разъем для подключения к сети и разъем для подключения управляющего импульса.
Для запуска устройства необходим положительный управляющий импульс - напряжение величиной 10-15 В, I = 0,05-0,3 А и длительностью не менее 3 мкс. Вторичная обмотка трансформатора изолирована от первичной обмотки. Диэлектрическая стойкость между обмотками составляет до 60 кВ постоянного напряжение.

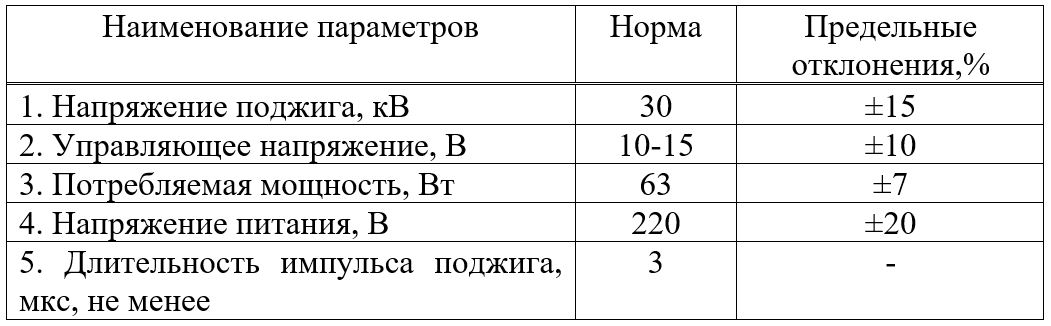

Основные параметры блока поджига:
Основные параметры блока поджига:
Устройство управления разрядником является преобразователем управляющего сигнала в высоковольтный импульс, необходимый для поджига управляемого разрядника.
Для создания системы автоматической коммутации разрядника при достижении требуемого уровня напряжения на емкостном накопителе энергии используется дискриминатор. Это электронный блок, предназначенный для получения информации о величине зарядного напряжения емкостного накопителя через делитель высокого напряжения, сравнения его с установленным напряжением коммутации разрядника и генерации управляющего сигнала, который подается на блок поджига. На лицевой панели корпуса дискриминатора установлен вольтметр и регулировочный резистор, которым устанавливается величина напряжения поджига разрядника.
При достижении зарядного напряжения заданной величины дискриминатор выдает импульс на блок поджига который в свою очередь генерирует управляющий высоковольтный импульс идущий на разрядник. Дискриминатор может быть встроенным в блок поджига.

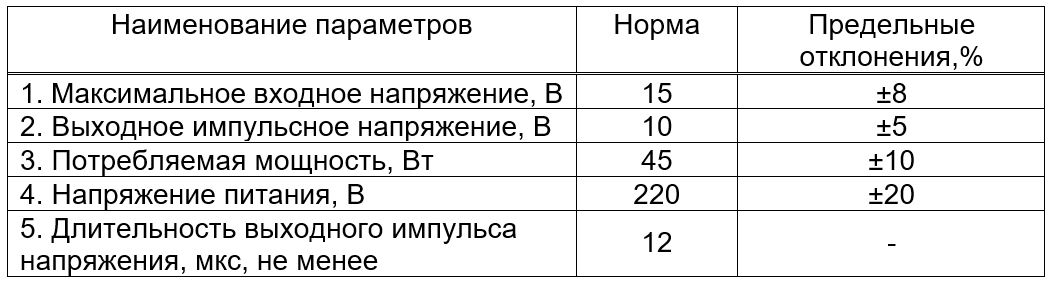

Основные параметры дискриминатора:
Для создания системы автоматической коммутации разрядника при достижении требуемого уровня напряжения на емкостном накопителе энергии используется дискриминатор. Это электронный блок, предназначенный для получения информации о величине зарядного напряжения емкостного накопителя через делитель высокого напряжения, сравнения его с установленным напряжением коммутации разрядника и генерации управляющего сигнала, который подается на блок поджига. На лицевой панели корпуса дискриминатора установлен вольтметр и регулировочный резистор, которым устанавливается величина напряжения поджига разрядника.
При достижении зарядного напряжения заданной величины дискриминатор выдает импульс на блок поджига который в свою очередь генерирует управляющий высоковольтный импульс идущий на разрядник. Дискриминатор может быть встроенным в блок поджига.
Основные параметры дискриминатора:
