Высоковольтные коммутаторы (разрядники)



Разрядник – это прибор, предназначенный для коммутации электрической энергии посредством электрического пробоя изолирующей среды.

Разрядники Разрядник применяют в качестве быстродействующего коммутатора (как правило больших энергий) в устройствах связи, локации, ядерной и экспериментальной физики и т. д. Конструкция разрядника проста: в стеклянном или керамическом баллоне, наполненном газом, расположены 2 или несколько электродов из тугоплавких металлов или их сплавов. Для наполнения применяются инертные газы, их смеси, водород, азот, кислород, воздух, пары воды. По сравнению с другими приборами аналогичного назначения разрядники имеют ряд преимуществ: отсутствие накала, практически мгновенная готовность к работе, высокая надёжность, малые габариты и масса, простота конструкции и технологии производства.



По принципу работы разрядники разделяются на:

управляемые, т. е. срабатывающие в заданный момент времени от управляющего воздействия (механического – прокол диэлектрика, электрического импульса, оптического или ионизирующего излучения);

не управляемые, срабатывающие статистическим образом, после достижения на их электродах определенного уровня напряжения. Управляемые разрядники находят более широкое применение. Управляемые разрядники находят более широкое применение.

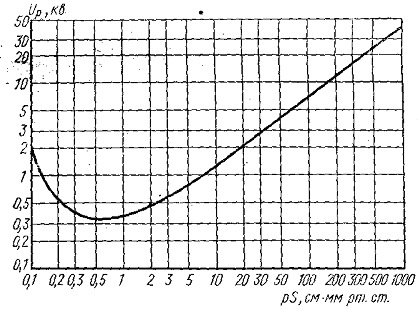

Разрядник, безнакальный прибор, резко изменяющий свою электропроводность при возникновении разряда между электродами. На рисунке приведена кривая Пашена для промежутка с равномерным полем при 20°С.

Кривая Пашена

Кривая Пашена для воздушного промежутка с равномерным полем при 20°С



Разрядники можно классифицировать по виду диэлектрика:

разрядники газовые атмосферного и высокого давления (искровые), которые работают в правой части кривой Пашена;

разрядники низкого давления или вакуумные, которые работают в левой части кривой Пашена;

разрядники с жидким диэлектриком;

разрядники с твердым диэлектриком, в которых обычно используются синтетические пленки, обладающие высокой электрической прочностью.



Наибольшее распространение к настоящему времени получили искровые и вакуумные разрядники. Достоинства и недостатки различных разрядников приведены в таблице:



Типразрядника

Достоинства

Недостатки

Искровые

Простота  конструкции, дешевизна,  большой диапазон управления  за  счет изменения давления газа.

Низкий  ресурс,  эрозия электродов,  необходимость продувки газа.

Вакуумные

Малая  индуктивность, возможность  работы  при малых  напряжения коммутации  и  больших токах, повышенный ресурс.

Сложность  конструкции, дороговизна.

Жидкостные

Упрощение  конструкции генератора  при использовании  в  качестве тела  – изолирующей среды.

Наличие  гидроудара,  большие  потери  при  коммутации, большая  индуктивность  канала,изменение свойств жидкости.

Твердотельные

Высокая  электрическая  прочность,  низкая  индуктивность.

Принципиальная  однократность, эрозия  электродов,  сложность запуска



Мы можем предложить высоковольтные коммутаторы, параметры которых лежат в следующих диапазонах:



1. Диапазон коммутируемых напряжений 0...125 кВ;

2. Диапазон времени срабатывания 50…300 нс;

3. Диапазон собственной индуктивности 30…100 нГн;

4. Диапазон частоты следования импульсов 0…1000 Гц;

5. Диапазон энергий в импульсе 0…100 кДж;

6. Диапазон разрядного тока 1…1000 кА.
